發布日期：2026-4-23 20:52:22 訪問次數：43

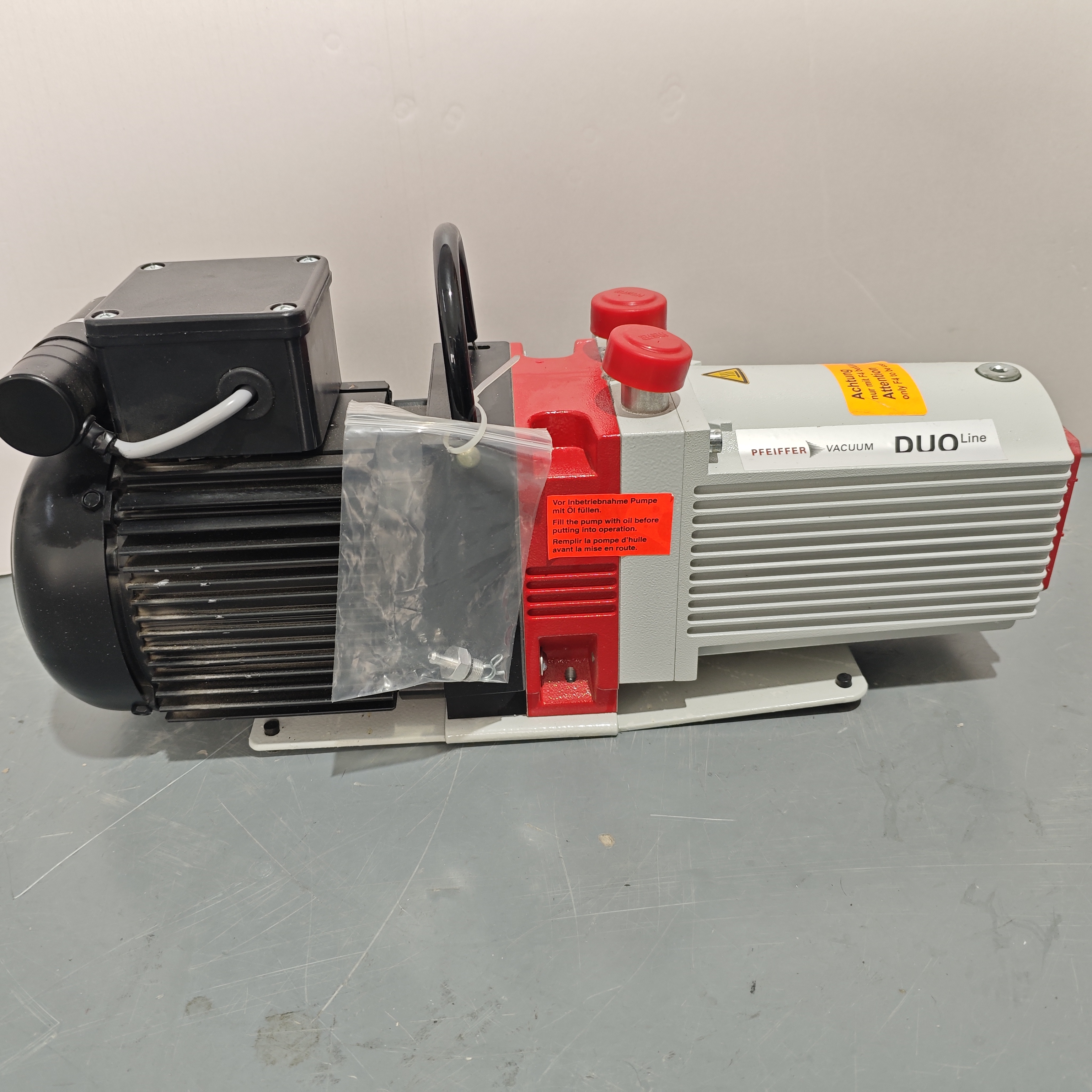

近日，我司——北京博銳興高科技有限公司接到北京某知名醫藥研發企業的緊急報修電話。該企業實驗室的一臺普發 Pfeiffer DUO 11 MC 雙極旋片真空泵突發故障，導致其配套的真空濃縮設備全線停機，多組正在進行的藥物晶型研究實驗被迫中斷。
DUO 11 MC 是普發 DUO 系列中的磁耦合密封版本，采用特殊的 F4 操作液和密封封裝設計，泄漏率極低（< 10?? Pa·m3/s），專為對潔凈度和密封性要求嚴苛的應用場景設計-5。這臺泵在實驗室已連續運行超過 2 萬小時，承擔著為旋轉蒸發儀和真空離心濃縮儀提供穩定粗真空的關鍵任務。
接到報修后，我司工程師在2 小時內抵達現場。實驗室設備負責人描述了故障發生的過程：
1、異響：泵體在運行中突然傳出周期性"咔嗒咔嗒"的金屬敲擊聲，噪音明顯增大，且隨運行時間加長而加劇。
2、漏油：泵體底部發現有明顯的油漬積聚，地面已形成約巴掌大小的油斑。實驗室此前曾自行補加過一次真空泵油，但漏油現象并未改善。
3、真空度不達標：配套的真空濃縮儀真空度無法達到設定值，樣品溶劑蒸發效率大幅下降，實驗數據出現明顯偏差。
三癥并發，設備負責人當機立斷停機，并聯系我司尋求技術支持。
工程師抵達后，立即展開系統排查：
1. 聽診與盤泵判斷
用機械聽診器抵近泵體各部位，異響在泵腔中部（旋片工作區）最為明顯，聲音有周期性規律，每轉一圈出現一次敲擊峰。斷電后手動盤泵，手感有明顯的卡滯點和異響同步阻力——初步判斷旋片組件存在異常。
2. 漏油點定位
泵體清潔后啟動運行，用強光手電配合鏡面反射觀察，發現油液從泵體與油箱結合面的密封圈處滲出。進一步檢查發現，密封圈已經硬化變形，失去彈性，運行時的振動導致密封面微隙擴張，油液在內部壓力作用下持續外滲。
3. 真空度測試
用便攜式真空規測量進氣口極限真空度，讀數為 8.5×10?1 mbar，遠低于該型號正常水平（標準應≤10?2 mbar 量級）。結合異響和卡滯現象，判斷泵腔內部密封已嚴重退化。
綜合診斷結論：
① 旋片磨損/崩邊：長期運行后旋片材料疲勞，出現邊緣崩裂或過度磨損，導致泵腔內部金屬撞擊異響，同時喪失有效的氣體壓縮密封，真空度急劇下降。
② 腔體密封圈老化：長期高溫和油液化學作用導致密封圈硬化失效，引發漏油。
③ 油品劣化：漏油疊加空氣中水分混入，泵油已出現輕微乳化，進一步惡化潤滑與密封性能。
更值得警惕的是，DUO 11 MC 版本配有磁耦合密封裝置，一旦旋片碎片進入磁耦合間隙，可能導致磁套破裂、操作液大量泄漏，維修成本將成倍增加。
與實驗室負責人溝通確認后，團隊制定維修方案：
更換旋片組 + 更換全套腔體密封件 + 更換真空泵油（F4專用油）
維修全流程：
第一步：泵體安全拆解
切斷電源并鎖定，確保泵體已充分冷卻。
在泵體下方鋪設防油布，從放油口排出舊油，目視可見油液呈灰褐色并帶有金屬碎屑懸浮物——印證了旋片磨損的判斷。
第二步：內部檢查與故障確認
拆開泵體端蓋，取出旋片組件。在高倍放大鏡下檢查，一片旋片的邊緣有約 3 mm 的崩口，另一片表面有明顯的劃傷溝槽。
泵腔壁面有數道與旋片崩口位置對應的輕度拉傷痕，證實異響來源于崩口旋片與腔壁的周期性刮擦。
腔體密封圈已完全硬化，表面有龜裂紋，手指按壓無彈性回彈。
第三步：深度清潔
用無水乙醇和專用清洗劑徹底清洗泵腔、油路、排氣閥片。
對泵腔拉傷處進行精細打磨拋光，確保表面光潔度恢復至標準要求。
清洗磁耦合組件表面，檢查磁套完整性和密封面平整度。
第四步：部件更換與裝配
更換普發原廠旋片組，確保材質和精度與 MC 版本匹配。
更換全套密封件（腔體密封圈、軸封、排氣管密封墊）。
裝配過程中嚴格按照普發扭矩規范緊固各螺栓，確保密封均勻受力。
注入普發指定 F4 操作液至標準油位。
第五步：臺架老化測試
裝配完成后進行48 小時連續老化測試，全程監測真空度、噪音和溫度。
測試結果：極限真空度恢復至 2.3×10?2 mbar，優于驗收標準；噪音 ≤ 55 dB(A)；無任何滲漏。
1、回裝：維修后的泵體運抵實驗室，工程師完成現場安裝，連接進排氣管道和電源。
2、開機驗證：啟動后運行平穩安靜，無異響，約 30 秒達到穩定真空度。
3、保壓測試：配套真空濃縮儀連續運行 4 小時，真空度穩定在規定范圍內，樣品溶劑蒸發效率恢復至正常水平。
4、48 小時復查：次日工程師上門復查，泵體底部干燥無油漬，真空度保持良好，維修成功。
本次故障的根本原因是旋片正常磨損累積。DUO 11 MC 雖然采用 F4 操作液和磁耦合密封，屬于高配版本，但旋片屬于消耗性機械部件，運行 2 萬小時后出現磨損屬于正常老化。
值得慶幸的是，實驗室負責人在異響出現后第一時間停機，避免了旋片崩口碎片進入磁耦合間隙造成更嚴重的次生損壞。如果崩口碎片卡入磁耦合，可能導致磁套破裂、F4 操作液瞬間大量泄漏，維修費用將翻倍。
博銳興真空給實驗設備管理者的建議：
1、異響即停機：旋片泵出現任何異響，立即停機排查，不要帶病運行。
2、關注保養周期：普發建議 DUO 系列每 1-2 年或 8000-10000 小時進行一次預防性維護檢查-5。
3、定期換油：即使不壞，也應按手冊周期更換操作液，建議每 2000-3000 小時 更換一次。
4、建立設備檔案：記錄每臺泵的運行小時數、換油記錄、維修歷史，便于預判保養窗口。
