北京某新材料企業巖田ISP-500C-TV頻繁故障深度根治——博銳興真空系統排查維修實錄

發布日期：2026-5-6 11:13:00 訪問次數：20

項目背景

近日，我司——北京博銳興高科技有限公司接到北京某新材料研發企業的緊急報修。該企業一臺用于粉體材料真空脫氣工藝的日本巖田（ANEST IWATA）ISP-500C-TV 無油渦旋干泵出現頻繁故障，在短短三個月內多次發生異響和真空度不達標問題，嚴重影響材料研發進度。

ISP-500C-TV 是巖田 ISP 系列中的三相電機垂直進氣版本，氮?dú)獬樗龠_(dá) 500 L/min，極限真空 ≤1 Pa，采用完全無油渦旋設計，廣泛用于濺射鍍膜、真空爐、表面改性、實驗室等對潔凈真空要求嚴苛的場景。型號后綴“TV”表示三相電機（T）配合垂直進氣法蘭（V），便于特定安裝方向的管道連接-1。

這臺泵在該企業承擔粉體材料真空脫氣任務，已累計運行約1.2萬小時，遠未達到正常大修周期，但短期內卻反復出現故障。

一、故障現象：短期內頻繁異響、真空異常

企業設備負責人在電話中描述了令人頭疼的故障經過：

1、首次故障：三個月前，泵體突然出現周期性“沙沙”異響，同時配套真空腔體無法達到工藝所需真空度。企業聯系我司進行維修，拆解后發現泵腔內部有黃色顆粒物積聚，渦旋盤表面出現輕度劃傷。當時進行了清洗和密封條更換，泵體恢復正常。

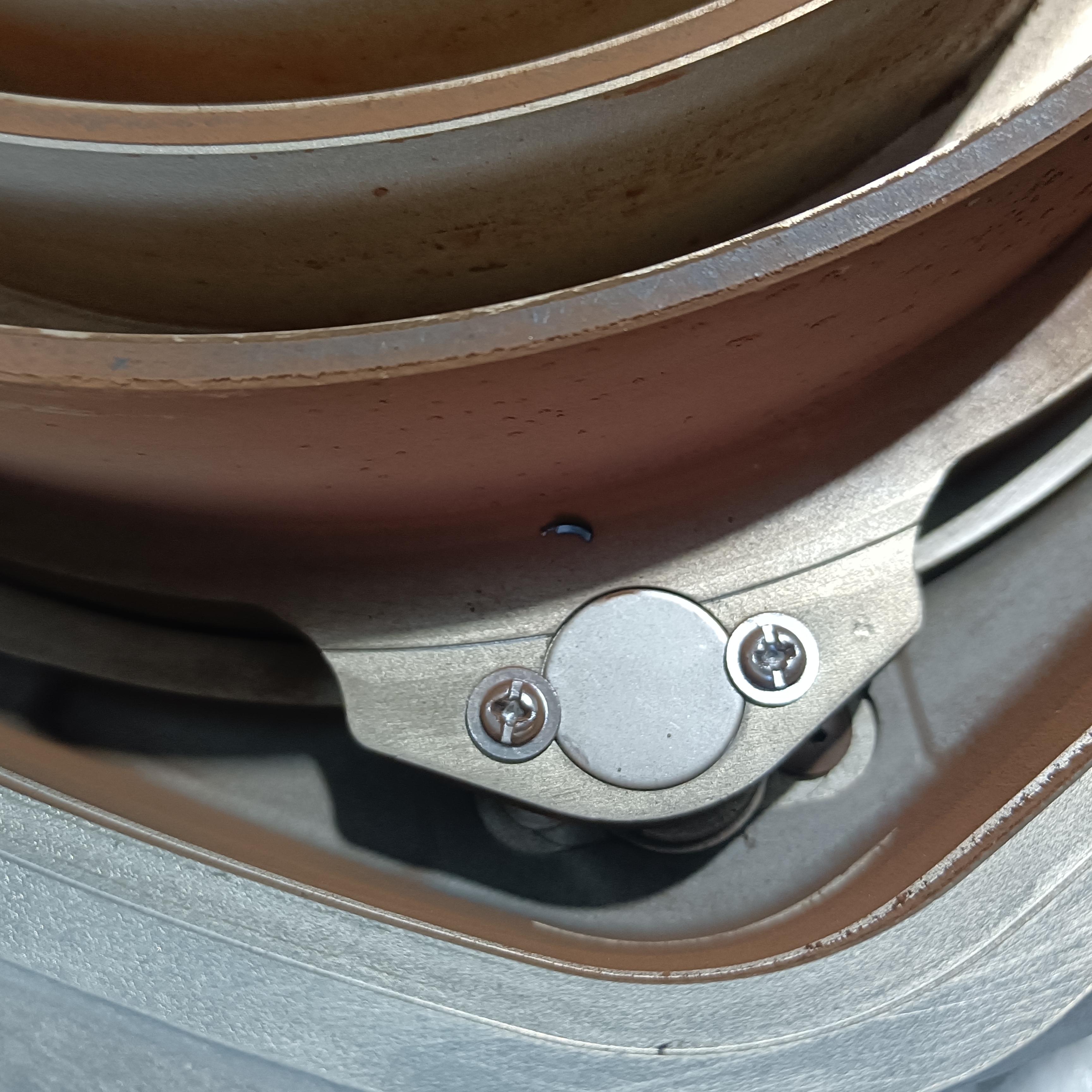

巖田無油真空泵

2、二次故障：僅過了一個多月，同樣的異響和真空異常再次出現。第二次拆解發現，泵腔內再次出現黃色顆粒物，且數量比上次更多。此時我司工程師開始警覺：問題根源不在泵本身，而在泵的上游。

3、客戶反饋：企業負責人表示，該泵配套的真空管道連接著多臺實驗級粉體處理設備，工藝過程中會產生微量粉料逸散。“我們以為少量粉末被抽走很正常，管道也定期清理，沒想到會這么嚴重?！?/span>

初步判斷：渦旋干泵對異物極為敏感-2。雖然 ISP-500C 正常運行壽命可達數年，但大量硬質顆粒物進入泵腔后，會嵌入渦旋盤嚙合間隙，造成密封條異常磨損、盤面劃傷，甚至軸承卡滯——這正是短期內反復故障的根源。

二、系統排查：鎖定管道異物源頭

與客戶溝通后，我司工程師決定不單修泵，而是從源頭徹底解決問題。團隊攜帶專業檢測設備抵達現場，對整套真空系統展開全面排查：

1. 管道內壁鏡檢查

將工業內窺鏡伸入真空管道中檢查，發現前級管道內壁附著大量黃色粉料沉積層，厚度達 2-3 mm。部分區域粉末已結塊，在氣流擾動下會脫落并被抽入泵腔。管道彎頭和三通處積聚尤為嚴重。

2. 過濾系統檢查

檢查泵體進氣口前端的過濾裝置，發現原配過濾網已嚴重堵塞，網孔被黃色粉末完全糊死。更嚴重的是，過濾網邊緣密封條老化變形，存在旁通泄漏——含粉氣流不經過濾直接進入泵腔。

3. 工藝溯源

經與客戶逐臺核對前端設備，確認黃色顆粒物為工藝中使用的熒光粉材料（YAG:Ce）。該材料在真空脫氣過程中因氣流擾動少量逸散進入管道，日積月累形成大量沉積?？蛻舸饲半m定期用壓縮空氣吹掃管道，但只能清除表面浮塵，無法去除管壁附著的粉層。

綜合診斷結論：

管道內大量粉料沉積 → 原配過濾網精度不足且堵塞 → 含粉氣流旁通進入泵腔 → 顆粒物嵌入渦旋盤間隙 → 密封條反復異常磨損 → 異響 + 真空差，短期內頻繁故障

三、維修方案：修泵 + 治本，雙管齊下

與客戶溝通確認后，團隊制定“搶修泵體 + 系統根治”的綜合方案：

泵體搶修：渦旋盤清洗 + 密封條更換 + 軸承檢查
系統根治：管道深度清潔 + 進氣過濾系統升級 + 建立定期維護制度

維修全流程：

第一步：泵體拆解與污染處理

在潔凈工作臺上對 ISP-500C-TV 進行拆解。泵腔內部景象印證了判斷：渦旋盤表面和泵腔底部積有黃色顆粒物，密封條因硬質顆粒反復碾壓出現多處缺口，動盤渦旋齒面可見輕微劃痕。

工程師使用異丙醇和專用無塵布對渦旋盤表面、泵腔內壁、氣路通道進行徹底清洗，逐一清除嵌在密封槽中的顆粒物。檢查軸承運轉狀態仍正常，無需更換。

第二步：密封條更換

按巖田技術規范更換全套渦旋盤密封條：

（1）取出磨損舊條，清潔密封槽

（2）將新密封條從渦旋盤中心向外依次壓入，各段保留適量熱膨脹間隙

（3）在鎖止點壓實固定，確保貼合緊密

第三步：管道深度清潔

這是本次維修最關鍵的環節。工程師使用專業管道清洗工具配合工業吸塵器，對整套前級真空管道進行逐段清洗。重點清理彎頭、三通、閥門處積粉，清洗后用內窺鏡逐段復檢，確認管道內壁恢復金屬本色。

第四步：進氣過濾系統升級

針對原配過濾網精度不足的問題，工程師進行兩級改造：

一級過濾：在管道末端、靠近工藝設備側加裝 50 μm 不銹鋼燒結濾芯，攔截大顆粒粉料

二級精濾：在泵體進氣口前加裝 5 μm 精密過濾器，確保進入泵腔的氣流潔凈

同時更換老化的密封墊，杜絕旁通泄漏?？蛻衄F(xiàn)場驗收時，工程師演示了濾芯的更換操作，并建議根據粉料量每 1-2 周檢查清洗一次。

第五步：建立維護制度

協助客戶制定簡單易行的維護檢查清單，張貼于設備旁：

每周：檢查過濾器壓差，視情清洗一級濾芯

每月：用內窺鏡抽查管道彎頭處積粉情況

每季度：檢查泵體真空度和噪音，記錄運行數據

每半年：進行一次預防性保養檢查-2

第六步：臺架老化測試

裝配完成后在測試臺架上進行 48 小時連續老化測試：

極限真空度恢復至 0.8 Pa，優于 1 Pa 標稱值-5

噪音值 ≤ 60 dB(A)，運轉平穩無雜音

抽速測試 500 L/min 全流量穩定

四、現場回裝與驗收

1、回裝：深度清潔后的管路和維修后的泵體完成連接，新過濾器安裝到位。

2、開機驗證：?jiǎn)?dòng)后泵體運轉平穩安靜，真空度迅速達標。

3、工藝運行：配套粉體脫氣設備連續運行 8 小時，真空度全程穩定，工藝指標恢復正常。

五、三個月跟蹤：從“反復修”到“零故障”

維修完成至今已持續跟蹤超過三個月，該 ISP-500C-TV 運行穩定，未再出現異響或真空異常?？蛻舴答仯骸斑@次是真正從根上解決了問題?！?

維修前后對比：

維度	維修前	維修后
故障頻率	三個月內兩次故障	連續三個月零故障
真空度	不達標，波動大	穩定 ≤1 Pa
異響	周期性“沙沙”異響	運轉安靜，≤60 dB(A)
過濾系統	單級過濾，精度不足，旁通泄漏	兩級精密過濾，密封可靠

客戶證言：

“以前以為泵壞了修就行，沒想到根源在管道里。博銳興的工程師不僅修好了泵，還幫我們找到了病灶、升級了過濾，這三個月再也沒耽誤過實驗?！?/span>

六、案例啟示：頻繁故障的背后，往往藏著系統性問題

本案例中，ISP-500C-TV 短期內反復故障，癥結不在泵本身，而在管道中的黃色顆粒物。行業維修數據顯示，渦旋泵異響和真空度不足的常見原因包括密封條老化、軸承磨損、腔體異物等，但異物來源往往被忽視。

渦旋干泵對硬質顆粒物極為敏感。一旦顆粒物進入嚙合間隙，就會形成“磨損→間隙增大→更多顆粒嵌入→磨損加劇”的惡性循環。僅靠反復清洗泵體，無異于“揚湯止沸”；從源頭阻斷異物進入，才能實現“釜底抽薪”。這與線路板等行業真空泵維修中“單一維修未解決根本問題”的行業痛點高度一致-7。

博銳興真空給工業及科研用戶的建議：

1、頻繁故障找根源：如果泵在短期內反復出現同類故障，問題很可能在泵的上游（管道、過濾器、工藝氣體），而不是泵本身。

2、過濾系統要配好：含粉塵、顆粒物的工況，務必加裝足夠精度的過濾器，定期檢查濾芯狀況，發現旁通泄漏立即處理。過濾器的成本遠低于渦旋盤更換成本。

3、管道定期檢查：真空管道不是“裝上就忘”的部件。建議每季度用內窺鏡檢查管道內壁積粉情況，發現沉積及時清洗。

4、異響立即停機：渦旋泵出現任何異響，立即停機報修，帶病運行只會讓小問題變成大故障，維修費用翻倍。

5、選擇專業服務商：選擇不僅會“修泵”、更會“找病根”的服務商，幫您徹底解決問題，避免反復維修的困擾。
