問題一： 普發 HiPace 700 分子泵的核心參數是多少？有哪些子型號可選？

解答（參數與選型篇）：

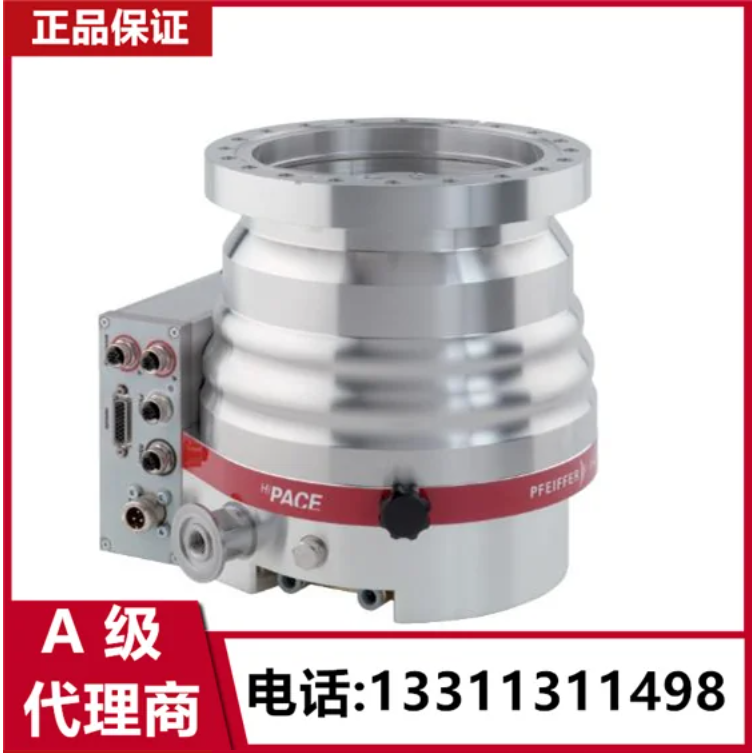

HiPace 700 是德國普發真空旗下的高性能渦輪分子泵，氮?dú)獬樗龠_(dá) 685 L/s，搭載 TC 400 集成驅動單元，支持任意方向安裝，廣泛用于半導體、鍍膜、OLED、科研等高真空應用場景。

核心參數一覽：

參數項	規格
抽速（N?）	685 L/s
抽速（Ar）	665 L/s
抽速（H?）	555 L/s
抽速（He）	655 L/s
極限真空度	標準版 < 1×10?? hPa；CF-F 版 < 5×10?1? hPa
建議啟動壓強	≤ 11 hPa
額定轉速	49,200 RPM（±2%）
運行電壓	48 VDC ±5%（部分子型號 24 VDC）
進氣口法蘭	DN 160 ISO-K / ISO-F / CF-F
排氣口法蘭	DN 25 ISO-KF / G 1/4"
冷卻方式	風冷（標配）/ 水冷（可選，15-35°C，100 L/h）
軸承類型	復合軸承（高真空側永磁軸承 + 前級側陶瓷球軸承）
噪音等級	≤ 50 dB(A)
防護等級	IP54
重量	約 38-44 kg

HiPace 700 子型號差異 ：

子型號后綴	含義	適用場景
標準版	通用型，風冷/水冷可選	大多數高真空應用
P（Process）	耐顆粒設計，耐灰塵	鍍膜、半導體、電子束焊接等易受灰塵影響的工藝 -1
Plus	微振動 + 低雜散磁場	電子顯微鏡等高要求分析設備 -1
H（High Compression）	高壓縮比，尤其適用于輕質氣體	超高真空（UHV）應用 -1
M	5軸磁懸浮軸承，完全無油運行	半導體光刻、離子注入等對振動和潔凈度極致要求的工藝 -7
U（Upside-down）	倒置安裝專用	特定安裝方向需求
C（Corrosive）	耐腐蝕氣體版本	含腐蝕性氣體的工藝環境

選型建議：科研實驗室一般場景選標準版即可；若涉及含粉塵工藝（如鍍膜）建議選 P 系列；若用于 SEM/TEM 等對振動敏感設備，建議選 Plus；若追求極高真空和輕質氣體抽除能力，選 H 系列。

---

問題二： HiPace 700 日常運行需要注意什么？冷卻系統有什么要求？

解答（使用規范篇）：

1. 冷卻系統要求 ：

HiPace 700 標配風冷，可選配水冷

水冷參數：冷卻水溫度 15-35°C，消耗量 100 L/h，最大水壓 6 bar

風冷套件：可選配普發原廠徑向空氣冷卻風扇（型號 PM Z01 303 A），安裝于泵體側面，由 TC 400 的 M12 附件接口供電，泵啟動即自動運行

若冷卻不足，可能導致泵體過熱報警或自動停機

2. 安裝與環境要求 ：

泵體可任意方向安裝（Plus 版本需豎直安裝、法蘭口朝上）

環境溫度：風冷 +5°C 至 +35°C，水冷 +5°C 至 +40°C

相對濕度：T≤31°C 時 ≤80%，T=40°C 時 ≤50%

安裝海拔：≤ 2000 m

進氣口建議加裝防碎網或保護屏，防止異物進入

3. 電源與控制器：

標準版使用 48 VDC 供電，需配合原廠電源（如 TPS 400 或 DCU 400）

TC 400 電子驅動單元集成在泵體上，支持 RS-485 通訊和 Remote 接口遠程控制

電氣連接時務必確保接地良好，避免電擊風險

4. 維護提醒：

復合軸承分子泵建議 約 17,200 小時或 3-4 年保養一次，工藝惡劣時應縮短周期

定期檢查油棉狀態（變黑、發黃需更換）

---

問題三： HiPace 700 常見故障有哪些？如何排查？

解答（故障排查篇）：

根據普發維修經驗，HiPace 700 常見故障及排查步驟如下 ：

故障現象	可能原因	排查動作
真空度正常、能達到全速，但噪音大	陶瓷球軸承磨損（最常見，運行超3年高發）	建議送修檢測，放任不管會磨損轉子造成更嚴重?fù)p傷
無法啟動，手撥葉片無法轉動	轉子完全卡死	立即停機送修
運行中有異響	異物進入 / 軸承磨損 / 動平衡破壞 / 前級泵返油	立即停機，送修檢測
無法達到全速，真空度抽不下去	前級真空問題 / 系統漏氣 / 泵體污染	檢查前級泵性能；開氣鎮閥運行一段時間后再觀察；無法解決則送修
控制器報錯 Err 006	啟動時間設定太短 / 系統漏氣 / 放氣閥打開 / 前級泵極限真空不足	延長加速時間設定；逐段檢漏；檢查前級泵
控制器報錯 Err 021 / Err 108	控制器故障	更換或維修控制器
控制器報錯 Err 117	控制器問題 / 冷卻不足 / 系統漏氣	檢查冷卻系統；檢漏；控制器檢測
油棉變黑、發黃	正常老化或污染	3-4年定期更換油棉，避免污染物附著軸承 -2
分子泵返油	前級泵返油導致	檢查前級泵，立即送修分子泵

復位操作：可通過斷電重啟或 Remote 接口信號復位故障。

---

問題四： HiPace 700 多久需要保養一次？保養包含哪些內容？

解答（維護保養篇）：

1. 保養周期 ：

普發建議 HiPace 700 復合軸承分子泵約 17,200 運行小時或 3-4 年進行一次標準保養

M 系列磁懸浮版本保養間隔可延長至 4 年

若工藝環境惡劣（粉塵多、氣體腐蝕性強），建議縮短至 2 年

2. 需要送檢的信號：

噪音明顯增大

振動加劇

抽氣性能顯著下降

控制器頻繁報警

油棉顏色異常

達到保養周期

3. 保養內容 ：

潔凈環境下拆解、清洗泵體內部

更換陶瓷球軸承、密封件等消耗件

更換油棉（軸承潤滑油儲罐）

轉子動平衡校正

臺架老化測試，記錄抽速曲線、極限真空、振動數據

維修后出具檢測報告

4. 保養后性能標準：

抽速恢復至新泵標稱值的 95% 以上

振動速度 < 1.0 mm/s (RMS)

啟動時間正常（≤ 4.5 分鐘）

---

問題五： HiPace 700 噪音大但真空度正常，需要立即處理嗎？

解答：

這是 HiPace 系列運行 3 年以上較常見的現象，通常是內部陶瓷球軸承已磨損導致的 。

處理建議：

不要繼續帶病運行——磨損的軸承滾珠碎屑可能損傷高速旋轉的轉子（49,200 RPM），造成更嚴重的二次損壞，甚至轉子報廢

建議盡快送檢，更換軸承組件和油棉

若放任不管，最終可能導致轉子卡死、整泵報廢，維修成本大幅上升

---

問題六： HiPace 700 與 HiPace 400 / 300 有什么區別？怎么選？

解答（系列對比篇）：

對比維度	HiPace 300	HiPace 400	HiPace 700
氮?dú)獬樗?/span>	260-300 L/s	355 L/s	685 L/s
進氣口法蘭	DN 100 ISO-K/CF	DN 100 ISO-K/CF	DN 160 ISO-K/CF
極限真空	≤ 7.5×10?11 hPa	≤ 1×10?? hPa	< 1×10?? hPa（CF-F <5×10?1?）
額定轉速	最高 90,000 rpm	49,200 rpm	49,200 rpm
重量	約 23-25 kg	約 30 kg	約 38-44 kg
適用腔體	中小型真空腔	中型真空腔	大型真空腔、多腔體系統

選型建議：

腔體容積 < 100L，選 HiPace 300 即可

腔體容積 100-200L，HiPace 400 性價比高

腔體容積 > 200L 或需要快速抽空，選 HiPace 700

OLED 鍍膜機等大型設備，HiPace 700 是行業標配 -5

---
