近日，我司——北京博銳興高科技有限公司接到北京某半導體設備制造企業的緊急報修。該企業一臺用于離子注入系統高真空監測的英富康 INFICON MPG400 反磁控皮拉尼復合真空計出現嚴重讀數異常，導致注入工藝無法正常進行。
MPG400是英富康旗下經典的復合式真空計，集成了皮拉尼（Pirani）與冷陰極（倒置磁控管）雙測量系統，測量范圍覆蓋5×10?? 毫巴至大氣壓，精度可達±30%，重復性≤±5%。這種“一表兩用”的設計在半導體、鍍膜等需要從大氣壓全程監測到超高真空的工藝中尤為實用。
這臺真空計在離子注入系統中已連續運行約1.5萬小時，長期暴露于含微量注入雜質和腔體顆粒的復雜氣氛環境。
設備工藝負責人描述了令人困惑的故障過程：
1. 特定真空度出現讀數跳躍
離子注入系統在高真空維持階段，MPG400顯示的真空度讀數在10??毫巴量級反復跳躍，峰谷值之間相差近半個數量級，而正常情況下該階段讀數應穩定在10??至10??毫巴范圍。
2. 高真空與低真空段正常
值得關注的是，在粗抽階段（大氣壓至10?2毫巴）和冷陰極主導的高真空段（<10??毫巴），讀數均表現正常，問題僅集中在皮拉尼與冷陰極測量交疊的過渡區域。
3. 初步診斷方向
根據英富康官方手冊的技術說明，MPG400的冷陰極測量電路在低真空段（<1×10?3毫巴）出廠已校準且不可調整，而皮拉尼測量電路則可調節-3-4。讀數在過渡區域不穩定，意味著皮拉尼傳感器極有可能發生了污染，導致熱傳導特性異常。
我司真空計量工程師在收到報修后4小時內攜帶專業檢測設備抵達現場，展開排查：
1. 控制器與電纜排查
首先排查電氣干擾因素。檢查MPG400與VGC402控制器之間的信號電纜連接，確認接口牢固、屏蔽層接地良好。用萬用表測量電纜各芯線通斷和絕緣電阻，均正常。測量供電電壓穩定在24 VDC，排除電源波動干擾。
2. 比對驗證
在相同真空條件下，用一臺經校準的同型號標準規進行對比。標準規讀數穩定在2×10??毫巴，而故障規讀數仍在10??毫巴附近頻繁跳動，偏差明顯，確認為MPG400自身故障。

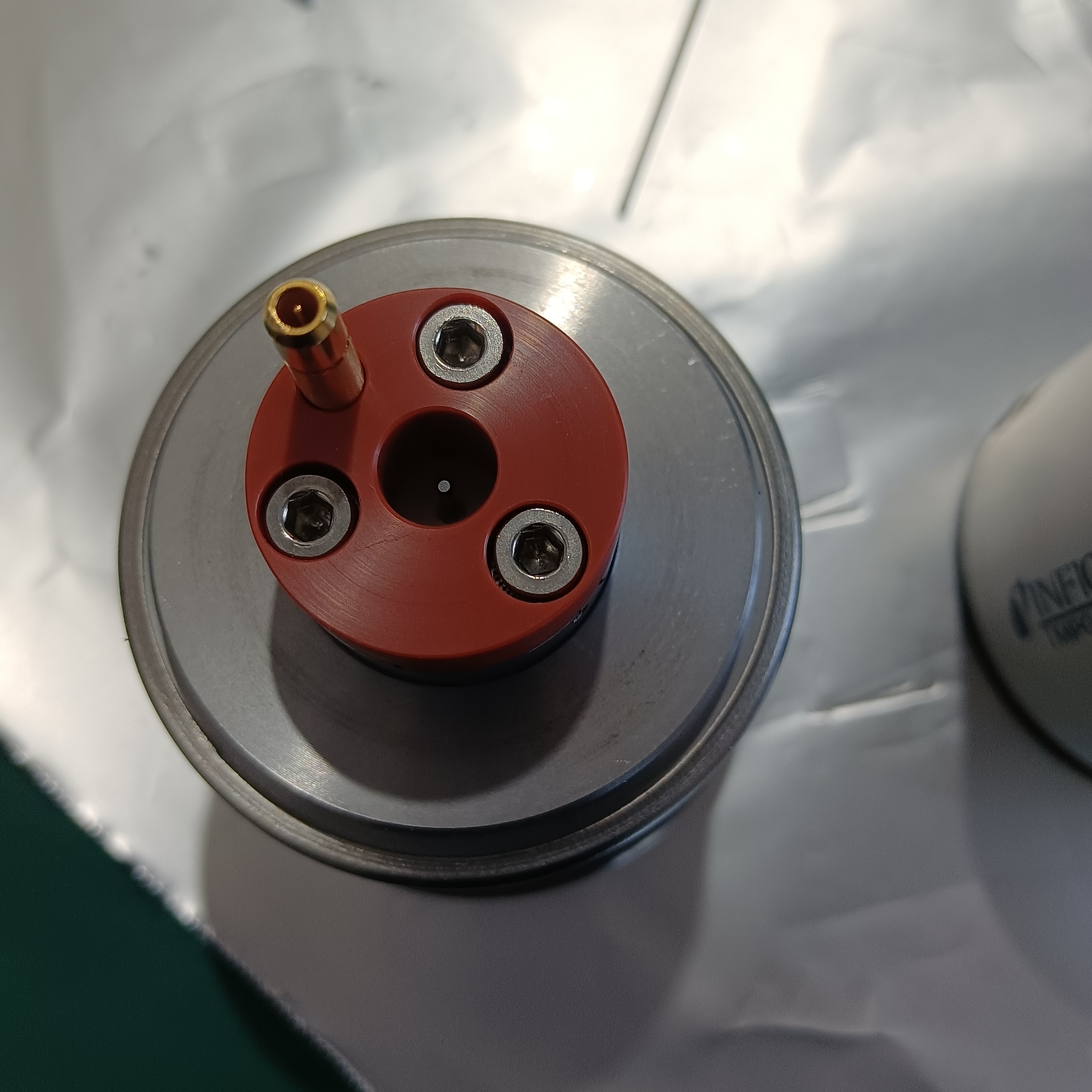

3. 拆解確認故障點
與客戶溝通確認后，工程師在潔凈工作臺上對MPG400進行拆解。MPG400采用FPM密封饋入裝置，拆解需嚴格按照規范操作，避免污染和損傷-6。
拆解后檢查發現：
皮拉尼燈絲元件表面覆蓋有明顯粉塵沉積物，呈灰黑色，改變了燈絲的熱傳導特性。英富康官方手冊指出，皮拉尼測量系統的讀數不穩定，通常是由污染導致，需清潔或更換皮拉尼元件-5。
冷陰極電離室（倒置磁控管）內部狀態良好，無明顯污染，這解釋了高真空段讀數為何正常。
密封O型圈有輕微老化跡象，但未導致泄漏。
4. 污染源頭追溯
與客戶共同排查發現，粉塵來源于離子注入系統上游的質量分析器腔體——該區域在維護過程中產生的微量顆粒物被抽入真空管道，最終沉積在皮拉尼燈絲表面。真空計安裝位置的過濾網已部分失效，未能有效阻攔微粒。
綜合診斷結論：
皮拉尼燈絲元件粉塵污染 → 熱傳導特性改變 → 皮拉尼測量失準 → 過渡區域讀數來回跳躍
冷陰極測量系統狀態正常 → 高真空段讀數正常
污染來源：上游腔體維護產生的微粒 + 過濾網失效
與客戶溝通確認后，團隊制定維修方案：
皮拉尼元件清洗 + O型圈密封件更換 + 臺架校準測試 + 過濾網升級
維修全流程：
第一步：皮拉尼元件清潔
這是本次維修最關鍵的環節。英富康官方手冊強調，皮拉尼傳感器的污染會導致測量信號不穩定，清潔是首選處理方式-5。
工程師將皮拉尼燈絲組件小心取出
使用分析純無水乙醇浸濕的無塵棉簽，對燈絲表面進行輕柔擦拭，清除附著的粉塵沉積物
清潔后燈絲恢復金屬本色光澤
自然晾干后，用放大鏡復檢，確認無殘留
特別說明：本次故障燈絲本身未斷裂，表面沉積物可通過清潔去除，無需更換皮拉尼元件。若燈絲斷裂，則需使用INFICON原廠維修套件（料號351-998，含皮拉尼元件、陽極、密封件和點火輔助裝置）進行更換-9。
第二步：測量室整體清潔
用無塵布蘸取無水乙醇對MPG400內部測量室進行輕柔清潔，去除可能附著的微量粉塵。操作過程中嚴格佩戴無粉手套，避免手指直接接觸內部零件。英富康官方手冊特別強調，觸碰零件會增加放氣率，影響超高真空測量性能-4。
第三步：密封件更換
更換拆解涉及的FPM密封O型圈，使用與原廠規格一致的氟橡膠材質密封件。MPG400通常使用兩種規格O型圈（8.69×1.78 mm和10.82×1.78 mm），均需按原廠規范更換-9。
第四步：組裝
在潔凈環境下按拆解反序完成組裝，確保各密封面均勻受力，FCC68電氣連接插頭緊固到位。
第五步：臺架驗證測試
將清潔組裝的MPG400安裝至測試臺架，與經校準的標準規進行比對：
低真空段（大氣壓～10?2毫巴）：皮拉尼測量電路讀數與標準規一致
過渡區域（10?3～10??毫巴）：讀數穩定，無跳躍現象，恢復平順過渡
高真空段（<10??毫巴）：冷陰極測量電路讀數正常，與標準規偏差在±15%以內
輸出信號：測量信號輸出穩定在1.82-8.6 V標準范圍-5
測試結果表明，清潔后的MPG400測量精度已恢復正常。
第六步：進氣過濾網升級
針對本次故障的根源，工程師建議更換高性能精密過濾網，有效攔截上游微粒。同時協助客戶制定過濾網定期檢查更換周期。
1、回裝：清潔后的MPG400運抵現場，工程師完成法蘭安裝、信號電纜連接。
2、開機驗證：離子注入系統抽真空后，MPG400全量程讀數穩定，過渡區域不再出現跳躍。
3、工藝驗證：完成一批次離子注入工藝運行，真空度監測全程正常，注入能量穩定性恢復達標。
4、交付報告：工程師出具完整維修報告，包含拆解照片、污染分析、清潔步驟、測試比對數據。
本次故障的根源是皮拉尼燈絲污染，但故障表現卻“挑”在了皮拉尼與冷陰極的測量過渡區域，這正是復合式真空計的軟肋——兩個測量系統各有偏好。
低真空時，大氣對流占主導，微量的表面污染信號被掩蓋；高真空時，冷陰極放電電流占主導，皮拉尼信號退居次要。偏偏在過渡區，皮拉尼讀數已開始衰減，冷陰極讀數又尚未完全接管，任何一側的偏差都會被放大。英富康官方手冊也明確指出，測量信號不穩定時，首先要排查的就是皮拉尼污染。相比之下，普發PKR 251的冷陰極真空規一旦污染，通常表現為高真空段全面失準。而MPG400這種“讀數只在特定范圍跳躍”的故障現象，恰恰是皮拉尼污染的典型特征，也算是給操作人員提供了一個相對明確的診斷線索。
博銳興真空給工藝設備管理者的建議：
1、關注過渡區域的異常信號：MPG400讀數在10??毫巴附近跳躍，是皮拉尼污染的強烈信號，不要誤以為是工藝波動。
2、過濾網是“第一道防線”：在真空計上游加裝精密過濾網，能有效攔截微粒，成本遠低于維修費用。建議每季度檢查一次濾網狀態。
3、真空計也需要定期體檢：建議每年或在關鍵工藝前，用標準規進行比對，評估測量準確性。
4、發現故障及時停用：測量失準若繼續依賴讀數控制工藝，可能導致離子注入劑量失控，產品批量報廢。
