近日，我司——北京博銳興高科技有限公司接到北京某重點科研院所的緊急報修。該院所一套超高真空薄膜沉積系統的核心控制單元——ADIXEN/阿爾卡特 ACT 1300 分子泵控制器突發無法啟動故障，導致配套的大抽速磁懸浮渦輪分子泵完全停機，系統真空崩潰，多項薄膜制備實驗被迫中斷。

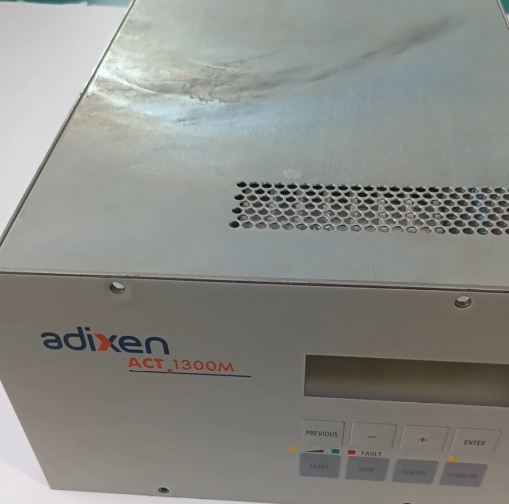

ACT 1300 M是法國 Adixen（現屬 Pfeiffer Vacuum 旗下）推出的大功率磁懸浮分子泵專用控制器，專為驅動和控制 ATH 系列大抽速磁懸浮渦輪分子泵而設計。該控制器采用先進的數字信號處理（DSP）技術和磁懸浮軸承控制算法，能夠?qū)崿F(xiàn)對分子泵轉子的五軸主動磁懸浮支承和高精度轉速控制，額定轉速可達數萬轉/分鐘。ACT 1300 M具備完善的保護功能，包括過流保護、過溫保護、磁懸浮失穩保護和真空聯鎖保護等，是半導體刻蝕、離子注入、分子束外延（MBE）等超高真空核心工藝的關鍵控制單元。
這套系統在實驗室中已連續運行超過 2.8 萬小時，承擔著多項國家級科研項目的薄膜制備任務。其重要性不言而喻——系統停機的每一天，都意味著科研進度的延遲。
實驗室設備負責人在電話中描述了故障經過：
1. 正常關機后無法再次啟動
系統在上一次正常實驗結束后按規程關機，但隔日再次開機時，ACT 1300 M控制器完全無響應。按下前面板電源開關后，顯示屏無任何字符顯示，指示燈全部熄滅，冷卻風扇也不轉動。與正常情況（開機后顯示屏亮起并執行自檢程序，隨后進入待機狀態）完全不同。
2. 供電排查無果
實驗室電工首先懷疑供電故障，檢查了外部供電線路，確認輸入電壓正常（三相 380VAC），電源插頭與插座接觸良好，控制器內部保險絲也未熔斷。排除外部供電問題后，故障被鎖定在控制器內部。
3. 聯鎖排查
進一步檢查與控制器相連的真空聯鎖信號、急?；芈泛退淞髁块_關，均處于正常閉合狀態，未觸發保護停機。
初步診斷方向：控制器內部電源模塊或主控電路板存在故障，導致整機無法上電。
我司真空電子維修工程師在接到報修后 4 小時內攜帶專業檢測設備抵達現場，展開系統排查：
1. 外觀檢查與靜態測量
(1)斷開控制器電源，拆開機殼，首先進行外觀檢查：
l 目視檢查各電路板，無明顯燒焦痕跡、爆裂元件或鼓包電容
l 各接插件連接牢固，無松動或氧化
（2）使用數字萬用表進行靜態測量：
l 測量電源輸入端對地電阻，發現 +5V 電源軌對地電阻僅為 2.3Ω，遠低于正常值（應在數十Ω以上），存在明顯的低阻抗通路
l 測量 +24V 和 ±15V 電源軌對地電阻，均在正常范圍
l 初步判斷 +5V 電源軌或其負載電路存在短路故障
2. 分段隔離定位
工程師采用經典的“分段隔離法”逐步縮小故障范圍：
l 斷開電源模塊與主控板的連接排線，單獨測量電源模塊 +5V 輸出端對地電阻，恢復正?！娫茨K本身無故障
l 測量主控板 +5V 輸入端對地電阻，仍為 2.3Ω——短路點確認在主控板上
l 進一步斷開主控板上各子功能模塊（DSP核心板、通訊接口板、傳感器接口板）的供電連接，逐一測量各模塊 +5V 電源軌對地電阻
最終鎖定：DSP核心板上的 +5V 電源軌存在對地短路。使用毫歐表沿電源銅箔逐段追蹤，在DSP芯片附近的一顆貼片去耦電容（MLCC，多層陶瓷電容）兩端測得接近 0Ω 的電阻值，確認該電容已擊穿短路。
3. 根因分析
貼片陶瓷電容擊穿是電子設備中常見故障之一：
l 長期運行 2.8 萬小時后，電容內部介質在溫度循環和電壓應力作用下逐漸老化
l 陶瓷材料微觀裂紋逐漸擴展，最終導致絕緣層失效，形成低阻抗短路通道
l ACT 1300 控制器內部散熱雖優于小型控制器，但大功率磁懸浮驅動電路的工作溫度仍然較高，加速了周邊被動元件的熱老化
綜合診斷結論：
DSP 核心板 +5V 電源軌貼片去耦電容擊穿短路 → +5V 電源軌對地低阻抗 → 電源模塊過流保護 → 整個控制器無法上電啟動
與實驗室負責人溝通確認后，團隊制定維修方案：
更換擊穿電容 + 全板電源軌復檢 + 72 小時老化測試 + 重新校準
維修全流程：
第一步：故障電容拆除
l 使用恒溫防靜電焊臺，將熱風槍溫度精確控制在 350°C，風速中等
l 對待拆除的短路電容進行局部預熱后，用熱風槍均勻加熱，用精密鑷子輕輕取下
l 用吸錫帶清理焊盤，確保焊盤平整、無殘留焊錫
第二步：新電容選型
l 查閱 ACT 1300 維修手冊，確認故障位置電容的型號為 10μF / 16V X7R 0805 封裝
l 選用原廠同規格替換電容，確保 ESR（等效串聯電阻）和溫度特性與設計要求一致
第三步：新電容焊接
l 在焊盤上涂抹微量免清洗助焊劑，用烙鐵頭在焊盤上預上薄錫
l 用精密鑷子將新電容定位放置，用烙鐵逐腳快速焊接
l 焊接完成后清潔焊點表面，去除多余助焊劑殘留
第四步：全板復檢
l 測量 +5V 電源軌對地電阻恢復至正常值（數十Ω量級）
l 逐一測量其他供電軌（+3.3V、+1.8V、+24V、±15V）對地電阻，均在正常范圍
l 用放大鏡檢查新電容焊接質量及各焊盤有無連錫或虛焊
第五步：分步上電測試
l 使用可調限流電源，從 0V 逐步升壓至 5V，監測工作電流在正常范圍
l 將限流值設定為額定工作電流的 120%，防止未發現的隱藏短路造成二次損壞
l 上電后測量 +5V、+3.3V、+1.8V 各路電壓均穩定正常
l 控制器面板指示燈恢復正常，蜂鳴器發出自檢通過提示音
第六步：連接分子泵空載調試
l 將修好的 ACT 1300 連接至 ATH 磁懸浮分子泵（空載，未安裝于真空系統）
l 通過 RS-232 接口連接電腦，使用 Adixen 調試軟件監測各項參數
l 執行低轉速啟動測試（1000 RPM），觀察磁懸浮軸承上浮過程和各軸電流波形正常
l 逐步升速至額定轉速（30,000+ RPM），全程電流平穩、溫度正常、無報警
第七步：72 小時帶載老化測試
將控制器和分子泵連接至測試真空腔
進行 72 小時連續帶載老化測試，模擬實際工況進行多次啟停循環
全程監測：輸入電壓、各軌電壓、工作電流、轉子懸浮狀態、轉速精度、溫度等參數
測試結果：全部指標正常，無任何報警或異常
1、回裝：維修后的 ACT 1300 控制器運回實驗室，工程師完成與原配套分子泵的連接安裝，電氣接線全面檢查復核。
2、開機驗證：控制器正常上電，自檢通過，磁懸浮分子泵順利啟動并達到額定轉速。
3、系統聯調：薄膜沉積系統聯機運行，全程分子泵運轉穩定，真空度達標。
4、工藝驗證：完成一輪完整的薄膜沉積工藝運行，系統各項參數正常，實驗恢復進行。
5、交付報告：工程師出具完整維修報告，包含故障定位過程、更換部件信息、維修前后對比數據、72 小時老化測試記錄。
本次故障的根源是一顆不足 5 毫米的貼片電容擊穿短路，卻導致整個磁懸浮分子泵控制器“癱瘓”。這揭示了大功率分子泵控制器的一個維護痛點：電容老化不一定會有明顯的外觀異常，常規目視檢查無法發現潛在隱患。
對于科研用戶而言，分子泵控制器的維修往往比泵體本身更復雜。ACT 1300 控制器內部集成了精密磁懸浮控制算法和多項主動保護機制，一般維修人員難以深入診斷。這類高價值控制單元的故障，建議交由有專業電路板級維修能力的服務商處理，避免非專業拆解造成二次損傷。
博銳興真空給科研設備管理者的建議：
1、重視控制器的預防性維護：控制器內部電容老化是漸進過程，建議每 3-5 年對長期運行的控制器進行一次預防性檢查，包括 ESR 電容狀態檢測和關鍵電壓軌測試。
2、關注“無法啟動”的預警信號：如果控制器偶爾出現“開機延遲”、“需要多次按開關才能啟動”等現象，往往預示著內部電源電路已接近失效邊緣，應及時送檢。
3、配備應急備用方案：核心實驗系統建議配備一臺備用控制器，一旦主控制器故障，可快速更換恢復運行，避免長時間停機。
4、選擇專業維修商：ACT 1300 屬于精密電力電子設備，電路板級維修需要專用調壓測試臺和磁懸浮調試軟件，建議選擇有同型號維修經驗的專業服務商。
