項目背景

近日，我司——北京博銳興高科技有限公司接到北京某半導體設備制造企業的緊急報修。該企業一臺用于晶圓傳輸腔體前級抽空的萊寶 Leybold SCROLLVAC 15 PLUS 1-PH 無油渦旋干泵突發嚴重異響，真空度嚴重不達標，導致整條自動化傳片線停機。

SCROLLVAC 15 PLUS 是德國萊寶旗下的經典渦旋干泵，正常運行時噪音水平僅 < 55 dB(A)，在低負載條件下溫控風扇可將噪音進一步降至 52 dB(A)，極限真空可達 0.009 mbar（約 0.9 Pa），抽速達 14.5 m3/h-2。該泵采用經優化設計的端面密封技術，正常工況下密封條使用壽命可達 2 年以上。這臺泵在傳片腔體中已連續運行約 2 萬小時，超過了萊寶建議的密封條更換間隔（8000 小時或約 11 個月）。

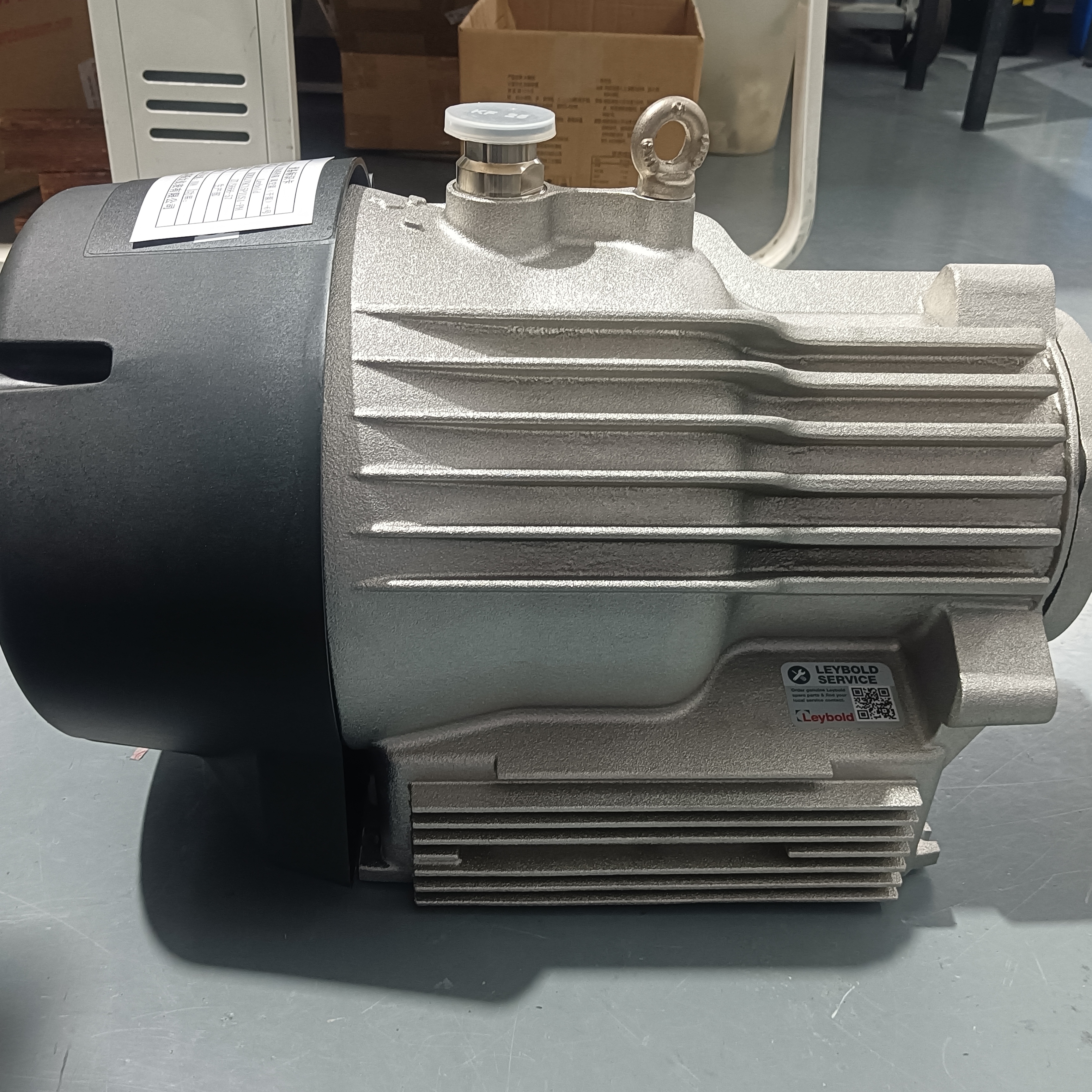

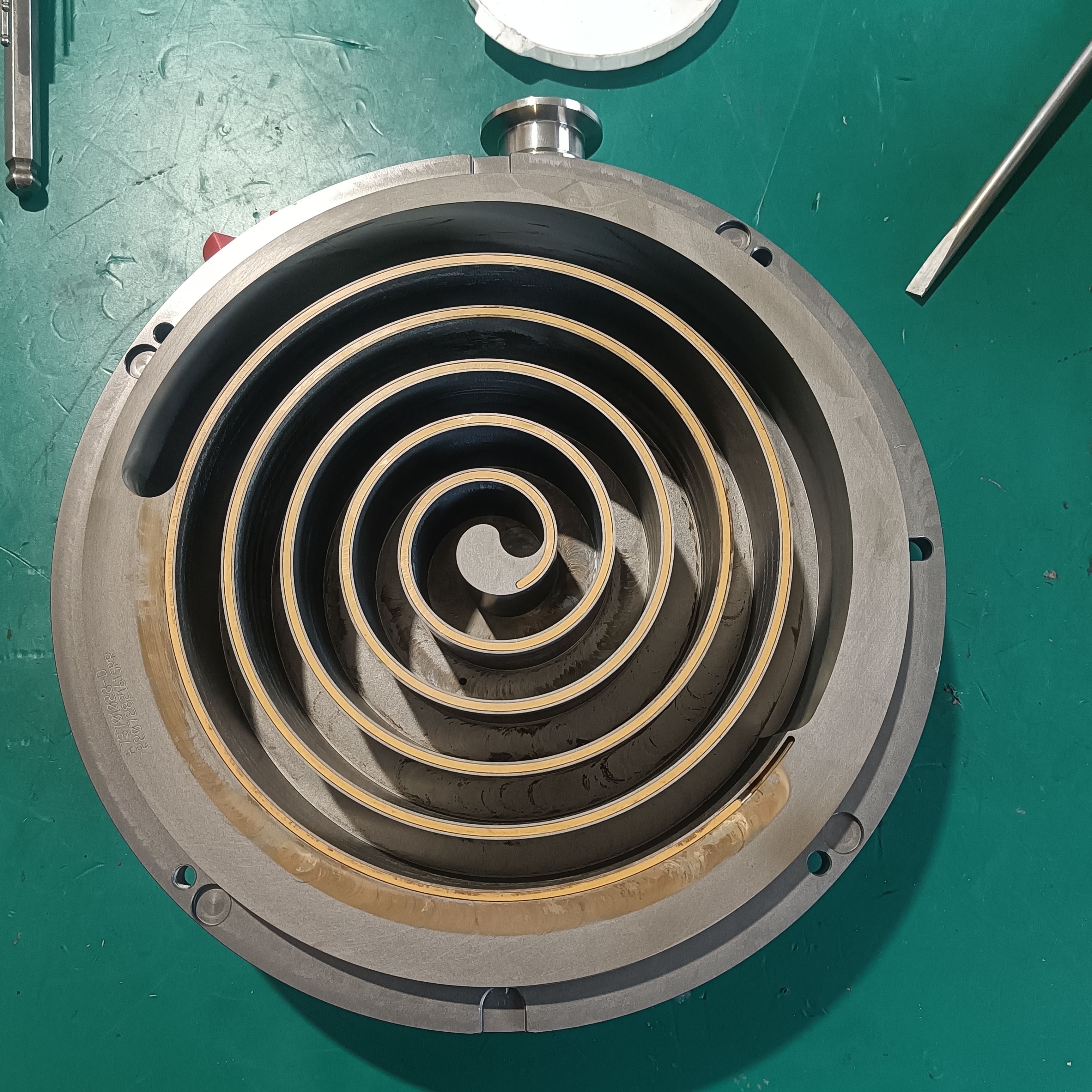

萊寶干泵維修萊寶渦旋盤

趙經理、張經理13520003658/13311223897/13311311498

一、故障現象：噪音飆升、真空崩潰、金屬摩擦聲刺耳

設備負責人在電話中描述，故障發生前一周已出現輕微的間歇性異響，但當時產線排產緊張未及時處理。故障當天，泵體噪音突然急劇增大，同時傳片腔體真空度無法達到設定值，設備自動連鎖停機。

我司真空維修工程師在接到報修后 3 小時內攜帶專業檢測設備抵達現場：

1. 噪音測試

用分貝儀在距泵體 1 米處測量，讀數高達 76 dB(A)，遠超正常值（< 55 dB(A)），相當于吸塵器工作的噪音水平。

2. 真空度測試

用便攜式真空規測量進氣口極限真空度，讀數僅為 28 Pa（約 2.8×10?1 mbar），遠低于該型號標準極限真空（0.009 mbar），真空惡化超 30 倍。

3. 異響定位

用機械聽診器抵近泵體各部位仔細聽診，異響呈現尖銳的周期性金屬摩擦聲，在后盤軸承區域和動盤渦旋區域均有明顯表現，判斷存在多處機械故障。

初步診斷結論：

后盤軸承、動盤異型軸承可能已嚴重磨損——金屬摩擦聲來源于此
密封條嚴重磨損——真空度 28 Pa 遠超標準，說明渦旋盤嚙合間隙已嚴重擴大
內部可能存在油污污染——加劇磨損的輔助因素

二、拆解確認：多部件嚴重磨損 + 油污污染

與客戶溝通確認后，工程師在潔凈工作臺上對 SCROLLVAC 15 PLUS 進行全面拆解，逐一確認故障點：

故障點一：后盤軸承嚴重磨損

拆下后盤固定渦旋盤后，發現后盤軸承滾珠有明顯點蝕凹坑，保持架松動，旋轉時發出“咔咔”金屬摩擦聲。這正是異響的主要來源之一。

故障點二：動盤異型軸承磨損

檢查動盤渦旋盤偏心軸承，同樣存在滾道壓痕和保持架間隙擴大的問題，加劇了動盤運轉的不穩定性和異響。

故障點三：密封條嚴重磨損

拆下渦旋盤后，發現動盤和定盤上的密封條已嚴重磨損，多處出現裂紋和缺口，密封面幾乎完全失效。這是真空度惡化至 28 Pa 的直接原因。萊寶官方手冊指出，密封條需要每 8000 小時更換，該泵已運行 1.5 萬小時，遠超更換周期-6。

故障點四：泵腔內部油污污染

拆解過程中發現，動盤和定盤表面、主軸頸瓶頸套上均有明顯的油污沉積。這并非渦旋泵自身產生的——渦旋泵為無油設計——而是前端工藝設備反流的油蒸汽在泵腔內凝結所致。油污加劇了軸承潤滑脂的劣化，加速了軸承磨損。

綜合診斷結論：

密封條嚴重超期使用 → 磨損 → 極限真空惡化至 28 Pa
后盤軸承 + 動盤異型軸承磨損 → 金屬摩擦異響 + 噪音飆升至 76 dB(A)
泵腔內油污污染 → 加速軸承潤滑脂劣化 → 加劇軸承磨損
主軸頸瓶頸套油污 → 運轉阻力增大 → 整體性能下降

三、維修方案：全面更換磨損部件 + 深度清潔

與客戶溝通確認后，團隊制定維修方案：

更換后盤軸承 + 更換動盤異型軸承 + 更換全套密封條 + 清潔所有油污 + 臺架測試

維修全流程：

第一步：泵腔深度除油清潔

使用異丙醇和專用無塵布，對動盤、定盤表面逐片擦拭，去除油污沉積。對主軸頸瓶頸套進行反復清潔，直至表面恢復金屬本色。萊寶官方維護手冊強調，渦旋泵內部清潔是保證維修效果的基礎-6。

第二步：軸承更換

使用專用工具將磨損的后盤軸承和動盤異型軸承逐一壓出

清洗軸承座，檢查座孔無磨損變形

更換萊寶原廠規格高精度軸承，加注真空泵專用高溫潤滑脂至 2/3 容量

安裝后手動盤車，確認運轉順暢無卡滯。萊寶官方維護手冊特別強調，軸承磨損無法在正常運行條件下檢測，需按保養周期主動更換-6

第三步：密封條更換

按照萊寶官方密封條更換規程操作：

取出舊密封條，清潔密封槽

將新密封條沿渦旋盤槽道從中心向外依次壓入，各段保留適當熱膨脹間隙

在鎖止點壓實固定，確保貼合緊密

萊寶官方建議密封條更換后需經過 24-48 小時的磨合期，性能會逐步提升至最佳

第四步：組裝與臺架老化測試

在潔凈環境下按原廠扭矩規范完成裝配，進行 48 小時連續臺架老化測試：

磨合期后，極限真空度恢復至 < 1 Pa，與新品標稱的 0.009 mbar 完全對標-2

噪音值降至 54 dB(A)，恢復至 < 55 dB 的正常范圍-2

無異響、無泄漏，運轉平穩

四、現場回裝與驗收

1、回裝：維修后的泵體運抵客戶現場，工程師完成與傳片腔體的管路連接和電氣接線復核。

2、開機驗證：啟動后泵體運轉安靜平穩，噪音恢復至正常水平。30 秒內達到穩定真空度。

3、聯動測試：配套晶圓傳片系統連續運行 8 小時，腔體真空度全程穩定達標，產線恢復排產。

4、交付報告：工程師出具完整維修報告，包含拆解照片、故障根因分析、更換部件清單、臺架測試數據和萊寶標準噪音/真空度對比。

五、維修啟示：密封條超期是“元兇”，油污是“幫兇”

本次故障表面上是軸承損壞導致異響，但根源在于密封條嚴重超期使用。

萊寶官方手冊明確指出，SCROLLVAC 15 PLUS 的密封條更換間隔為 8000 小時或約 11 個月-3，而該泵已運行 1.5 萬小時，接近兩倍于建議周期。密封條磨損后，渦旋盤嚙合間隙擴大，運轉負荷增加，軸承承受的偏心力隨之增大，最終導致后盤軸承和動盤異型軸承同時損壞。

此外，泵腔內油污來自前端工藝設備反流的油蒸汽。渦旋泵雖然自身無油，但若前端沒有有效的油霧過濾器，油蒸汽進入泵腔后會凝結，污染軸承潤滑脂，加速軸承劣化。

博銳興真空給半導體及科研用戶的建議：

1、密封條按時更換，不要賭運氣：萊寶建議每 8000 小時更換密封條，超期運行看似“省了錢”，實則可能導致軸承連帶損壞，維修成本翻數倍。

2、異響即停機：渦旋泵出現任何異響、噪音增大，立即停機報修。本案例中客戶在故障前一周已聽到輕微異響，若當時及時處理，可能只需更換密封條，而不是軸承+密封條全套大修。

3、前端加裝油霧過濾器：如果泵用于抽除含油蒸汽的工藝設備，務必在進氣口前加裝油霧過濾器，防止油污進入泵腔污染軸承。

建立保養檔案：記錄每臺泵的運行小時數、密封條更換日期、軸承保養記錄，便于預判維護窗口。萊寶泵自帶服務指示燈功能，1 相泵服務燈閃爍時即是提醒維護。
